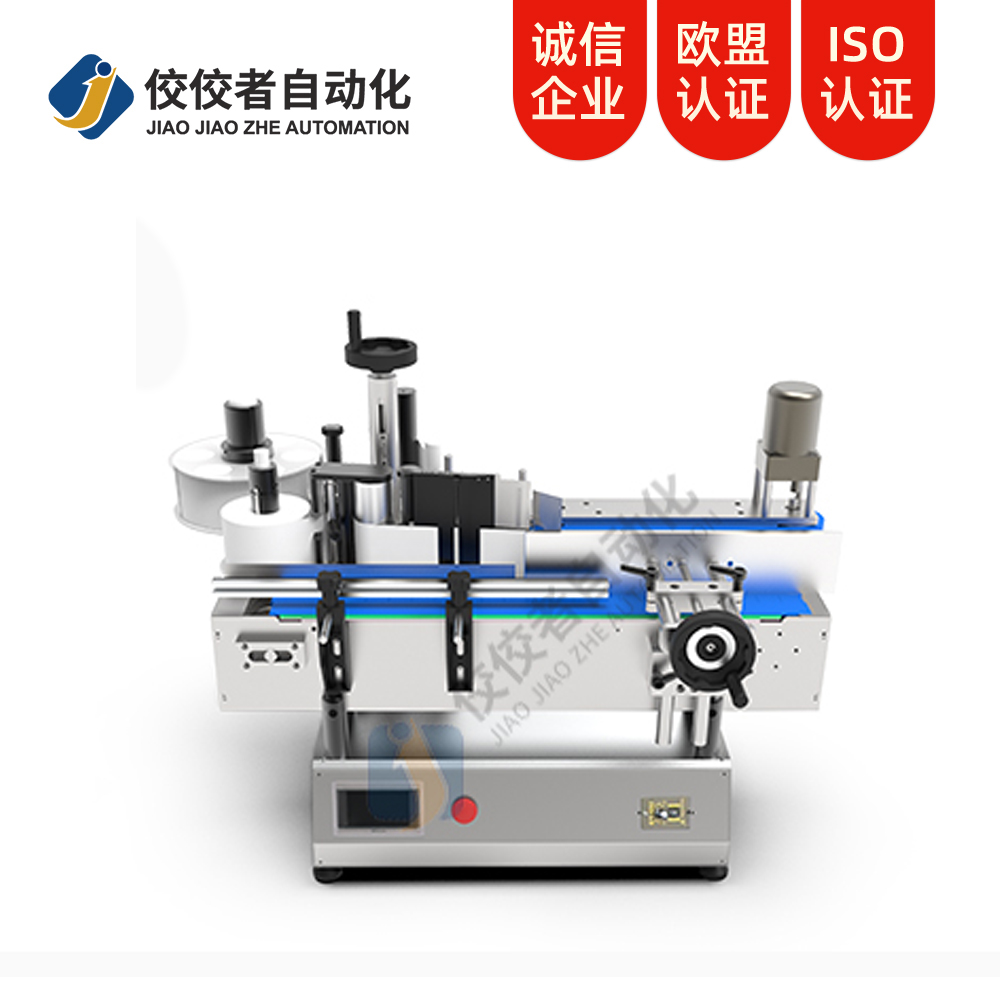

一、基本用途
適用于圓柱形產品定位噴碼,定位/無定位貼標。
二、適用范圍
適用標簽:不干膠標簽、不干膠膜、電子監管碼、條形碼等
適用產品:要求在圓柱形產品上貼標。
應用行業:廣泛應用于電子、五金、塑膠、化工、食品、航天事業等行業。
應用實例:濾芯器
三、工作過程
*核心工作原理:
傳感器檢測到產品經過,發送信號給貼標控制系統,輸送停止運行,定位產品貼標。
*操作過程:
自動啟動——>
人工將產品放到輸送制定位置向前輸送——>測物傳感器檢測到產品——>輸送停止運行——>定位氣缸1上行——>頂料氣缸伸出,前后方向定位——>定位氣缸2上行——>覆標電機啟動——>定位傳感器檢測到定位點——>牽引電機啟動出標——>測標傳感器檢測到信號—>牽引電機停止出標——>經過一定的覆標時間——>覆標電機停止——>前后定位氣缸復位——>定位氣缸1-2復位——>輸送向前運行——>完成一個貼標流程。
四、技術參數:(以下為標準機型技術參數,其他特殊要求和功能,可量身訂做)。
貼標精度:±1mm(不含產品、標簽誤差)
貼標速度:15~25件/分鐘(與產品、標簽尺寸有關)
適用產品尺寸:直徑:φ40mm~φ100mm 長度:300mm~370mm
適用標簽尺寸:長度:20mm~320mm
寬度(底紙寬度):20mm~200mm
整機尺寸:約3500mm×1200mm×1700mm(長×寬×高)
適用電源:220V/50HZ
整機功率:約2300W
五、功能特點
◆ 精度高,貼標過程均采用定位制貼標,確保產品不產生偏移;
◆ 穩定性高,機器均采用國內外知名品牌電氣件和標準件,設計強度和加工精度都經過嚴格審核;
◆ 適用范圍廣,可滿足各類圓柱形產品貼標;
◆ 調整方便,機械調整部分結構化組合和標簽卷繞的巧妙設計,貼標位置自由度微調方便,使不同產品之間的轉換和標簽卷繞變得簡單、省時;
◆ 智能控制,自動光電追蹤,具備無物不貼標,穩定性高,采用高性能PLC+觸摸屏+光電開關組成的高級電控系統,支持設備7×22小時運轉;
◆ 具有故障報警功能,生產計數功能,省電功能,生產數設定提示功能,參數設置保護功能,標簽即將用完提示功能,漏貼報警功能,漏標重復取標功能。
◆ 可選配功能和部件:
1.可根據客戶需求定制;
2.可配色帶打碼機;
3可配噴碼機。
