一、基本用途

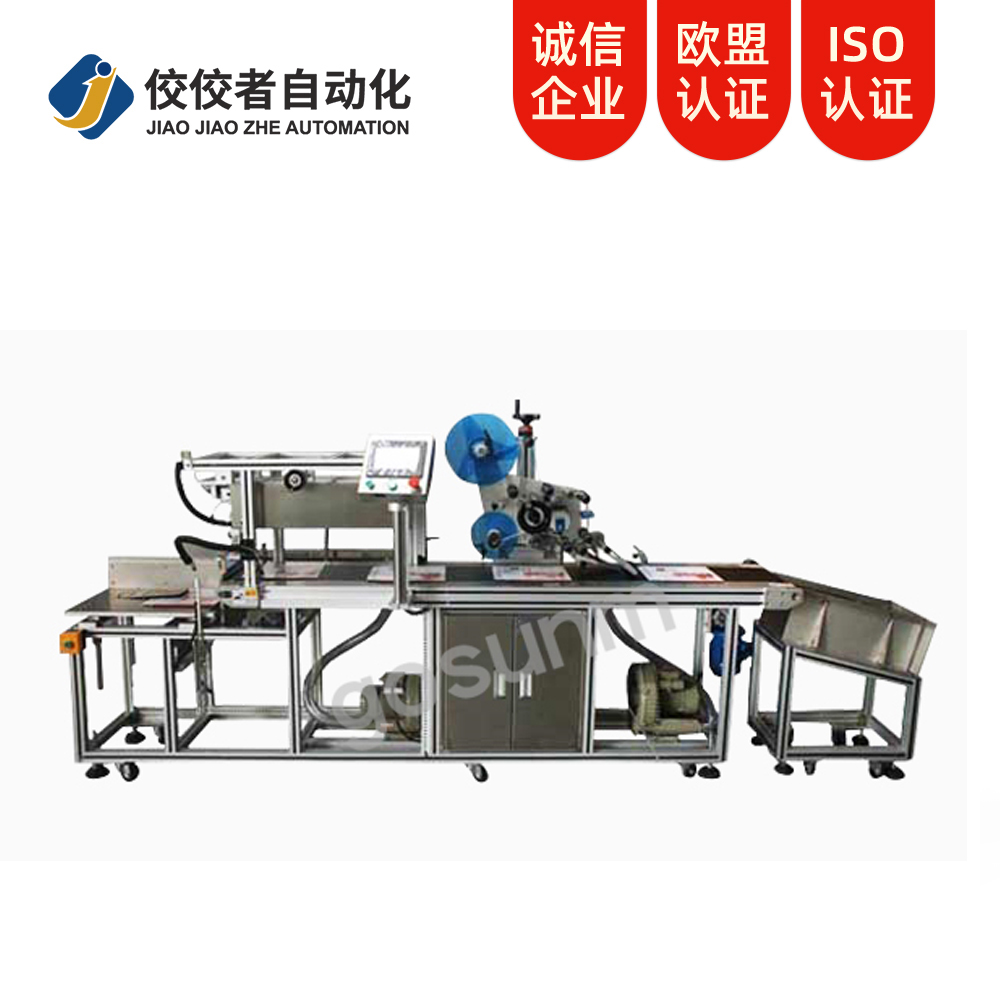

專用于各種卡片(PE袋)類產品上平面貼標,采用吸取式分卡方式和吸風式輸送,確保比較軟、薄的產品順利分料,在輸送過程中不會走偏,保證貼標的精度。如刮刮卡、獎券、塑膠片等。
二、適用范圍
適用標簽:不干膠標簽、不干膠膜、電子監管碼、條形碼等。
適用產品:要求在平面、小弧度面上貼附標簽的卡片或PE袋等產品。
應用行業:廣泛應用于電子、五金、塑膠、化工等行業。
應用實例:刮刮卡、獎券、塑膠片、PE袋、錫箔袋、紙卡等。
三、工作過程
*核心工作原理:傳感器檢測到產品經過,傳回信號到貼標控制系統,在適當位置控制系統控制電機送出標簽并貼附在產品待貼標位置上,產品流經覆標滾輪,標簽被滾覆,一張標簽的貼附動作完成。
*操作過程:放產品—>產品分開并輸送(設備自動實現)—>貼標(設備自動實現)—>收集已貼標產品(設備自動實現)—>取走產品。
四、技術參數:(以下為標準機型技術參數,其他特殊要求和功能,可量身訂做)。
貼標精度:±1mm(不含產品、標簽誤差);
貼標速度:40~60件/分鐘(與產品、標簽尺寸有關);
適用產品尺寸:長度:50mm~200m寬度:150mm~250mm
厚度:0.2~5mm
適用標簽尺寸:長度:20mm~200mm
寬度(底紙寬度):20mm~150mm
整機尺寸:約3000mm×1000mm×1600mm(長×寬×高);
適用電源:220V/50HZ;
整機功率:約2200W
五、功能特點
◆ 分卡穩定,采用氣缸吸取方式分料,卡片穩定性高于一般分卡機構;
◆ 分卡機構配置去除靜電裝置,對于含有靜電產品,如PE袋等,先進行去除靜電再分料,分料更穩定;
◆ 適用范圍廣,可滿足各種卡片、紙片類物品貼標,適用于未折疊紙盒貼標,更是專為薄,軟的產品,如PE袋,薄膜等產品進行分料貼標;
◆ 貼標精度穩定,采用壓頂滾輪撫壓工件,輸送平穩,不起翹,保證貼標精度;
◆ 機械調整部分結構化組合和標簽卷繞的巧妙設計,貼標位置6自由度微調方便,使不同產品之間的轉換和標簽卷繞變得簡單、省時;
◆ 智能控制,自動光電追蹤,具備無物不貼標,無標自動校正和標簽自動檢測功能,防止漏貼和標簽浪費;
◆
穩定性高,松下PLC+威綸觸摸屏+松下光纖+德國西克標簽電眼組成的高級電控系統,支持設備7×22小時運轉;
◆ 具有故障報警功能,生產計數功能,省電功能,生產數設定提示功能,參數設置保護功能。
◆ 可選配功能和部件:
①熱打碼/噴碼功能;
②自動收料功能(結合產品考慮);
③增加貼標裝置;
④其他功能(按客戶要求訂做)。
