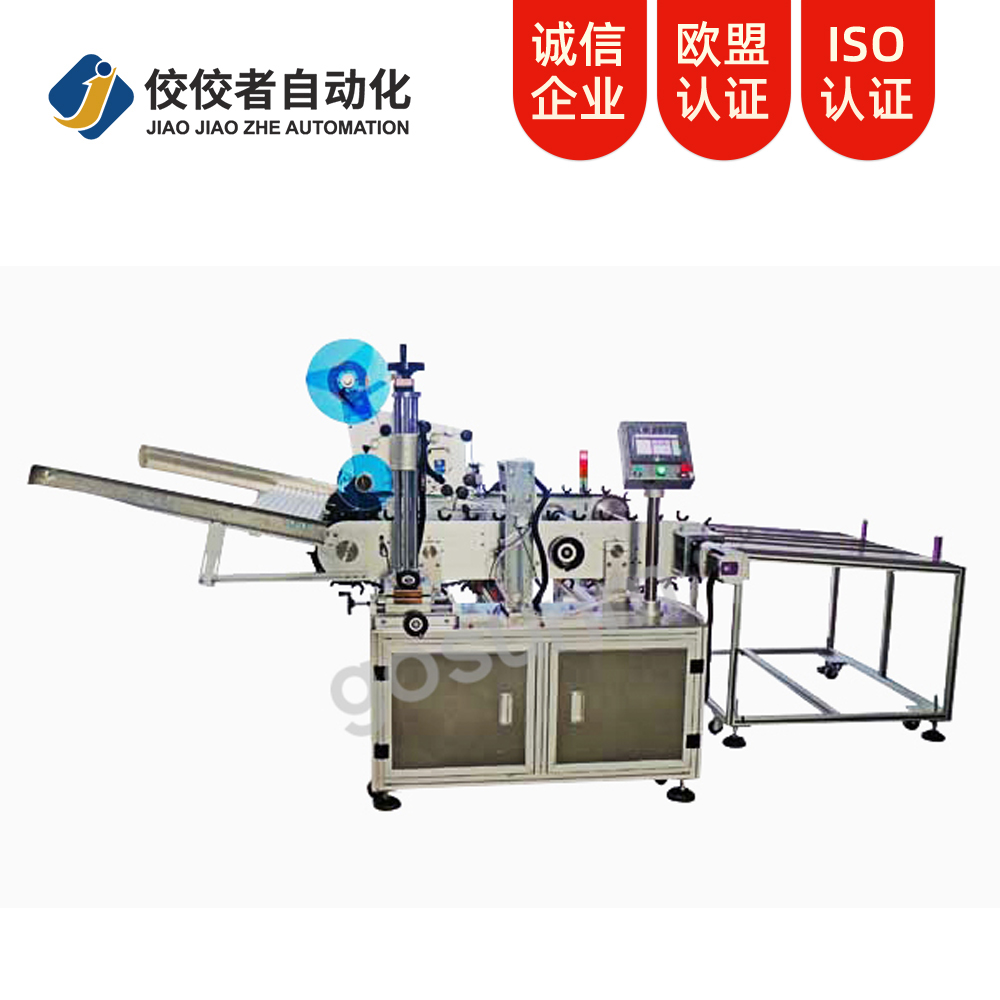

一、基本用途
適用于在有一定硬度并且比較長的圓形產品上貼標。如:燈管,PU管等。
二、適用范圍
適用標簽:不干膠標簽、不干膠膜、電子監管碼、條形碼等。
適用產品:要求在圓柱形貼標的產品。
應用行業:廣泛應用于電子、五金、塑膠等行業。
應用實例:燈管,PU管,鋼管等等
三、工作過程
*核心工作原理:
傳感器檢測到產品經過,傳回信號到貼標控制系統,產品定位,在適當位置控制系統控制電機送出標簽并貼附在產品待貼標位置上,一張標簽的貼附動作完成。
*操作過程:
將產品放在放料盤上—>啟動自動—>輸送啟動
—>輸送過程實現產品分料—>測物傳感器檢測到產品—>輸送停止—>定位氣缸上行定位產品—>定位傳感器檢測到信號—>牽引電機啟動出標—>標簽貼覆在產品上—>貼標完成—>定位氣缸下行—>輸送啟動—>完成一個貼標流程。
四、技術參數:(以下為標準機型技術參數,其他特殊要求和功能,可量身訂做)。
☆ 貼標精度:±1mm (不含產品、標簽誤差);
☆
貼標速度:15~25件/分鐘(與產品、標簽尺寸有關);
☆ 適用產品尺寸:長度:600mm~1500mm
直徑:φ20mm~φ30mm
☆
適用標簽尺寸:長度:20mm~200mm 寬度(底紙寬度):20mm~150mm
☆
整機尺寸:約3600mm×2300mm×1650mm(長×寬×高);
☆ 適用電源:220V/50HZ;
☆ 整機功率:約2200W
五、功能特點
◆分料穩定,放料斗傾斜,輸送運行過程中,將產品帶到治具上;
◆方便收料,貼標后的產品直接滑到收料盤上,達一定數量后,人工取走即可;
◆定位精準,雙重定位,測物傳感器檢測到產品后,輸送停止運行,定位氣缸上行定位好產品;
◆覆標穩定,覆標電機采用步進電機驅動,速度可調;
◆應用范圍廣,適用于各種圓柱形產品貼標,如燈管,PU管等產品,廣泛應用于電子、五金、塑膠等行業;
◆貼標精度穩定,采用定位貼標方式,確保產品不偏移,不抖動等情況出現;
◆機械調整部分結構化組合和標簽卷繞的巧妙設計,貼標位置自由度微調方便,使不同產品之間的轉換和標簽卷繞變得簡單、省時;
◆智能控制,自動光電追蹤,具備無物不貼標,無標自動校正和標簽自動檢測功能,防止漏貼和標簽浪費;穩定性高,高性能PLC+觸摸屏+光電傳感器組成的高級電控系統,支持設備7×22小時運轉;
◆具有故障報警功能,生產計數功能,省電功能,生產數設定提示功能,參數設置保護功能。
◆可選配功能和部件:
①熱打碼/噴碼功能;
②自動收料功能(結合產品考慮);
③增加貼標裝置;
④其他功能(按客戶要求訂做)。
