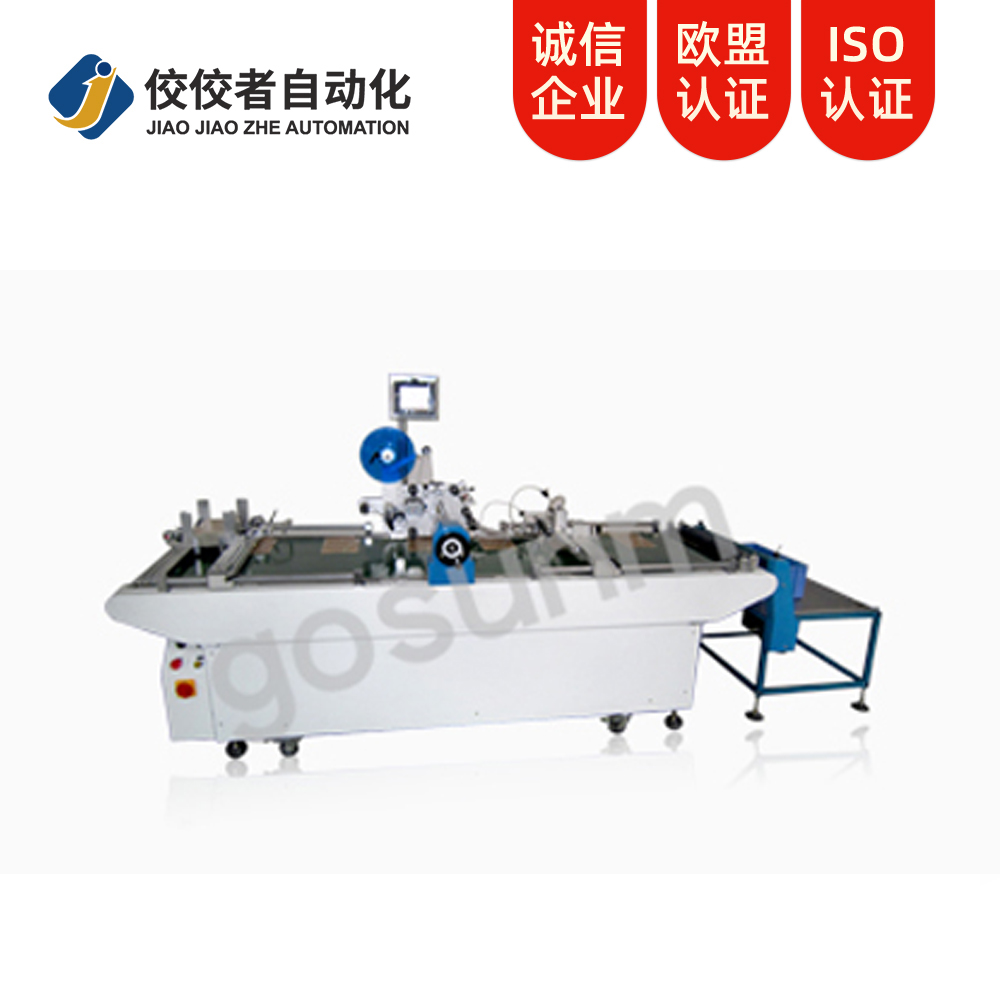

基本用途
本機屬于專用貼標機,用于在各種物品的上平面貼標簽,如電路板、展開紙箱、書本,廣泛應用于大件產品的平面貼標,規格范圍大的平面類物體貼標。
可選配打碼機或噴碼機到貼標頭,可實現在標簽上打印生產日期、批號和噴印條碼等信息。
可選配噴碼機到輸送帶,可實現貼標前或貼標后在產品上噴印生產日期、批號、條碼等信息。
產品特點
◆
適用范圍廣,可滿足產品寬度50mm~600mm的平面類物體貼標,適用于不同規格產品;
應用方便,可大范圍移動的貼標頭,實現在物體不同位置貼標;
◆ 堅固耐用,采用三桿調整機構,充分利用三角形的穩定性,整機堅實耐用;
◆ 穩定性高,松下PLC
+松下針形電眼+德國勞易測標簽電眼組成的高級電控系統,支持設備7×24小時運轉;
◆ 應用靈活,可單機生產或接流水線生產,生產現場布局簡單;
◆
智能控制,自動光電追蹤,具備無物不貼標,無標自動校正和標簽自動檢測功能,防止漏貼和標簽浪費;
◆ 可選配功能和部件:
①熱打碼/噴碼功能;
②自動收料功能(結合產品考慮);
③自動上料功能(結合產品考慮);
④增加貼標裝置;
⑤其他功能(按客戶要求訂做)。
適用范圍
◆ 適用標簽:不干膠標簽、不干膠膜、電子監管碼、條形碼等。
◆ 適用產品:寬度大、規格多,貼標位置變化多的產品。
◆ 應用行業:廣泛應用于電子、印刷、文具、等行業。
◆ 應用實例:電路板貼標、文件夾貼標、展開紙箱貼標、板材貼標等。
工作原理
*核心工作原理:傳感器檢測到產品經過,傳回信號到貼標控制系統,信號經過PLC處理后,在適當時刻送出標簽貼附在
產品設定位置上,產品流經覆標裝置,標簽被覆牢固,一張標簽的貼附動作完成
*操作過程:放產品(可接流水線)—>產品輸送(自動實現)—>產品糾正(自動實現)—>產品檢測(自動實現)—>貼標(自動實現)—>覆標(自動實現)—>收集已貼標產品。
技術參數
以下為標準機型技術參數,其他特殊要求和功能,可量身訂做
◆適用產品尺寸(長×寬×高/厚):
長度:100mm~400mm
寬度:100mm~400mm
高度:1.2mm~5mm
◆貼標精度:±1mm
◆貼標速度(pcs/min):30~60pcs/min
◆重量:約250kg
◆頻率(HZ):50HZ
◆電壓(V):220V
◆功率(W):1150W
◆貼標設備的外形尺寸(長×寬×高):3000×950×1600
◆氣壓(Mpa):0.4~0.6Mpa
